최근 인턴으로 재직중인 누비랩의 냠냠플러스 오늘찰칵 서비스 고도화 작업을 하면서, 단순 갤러리 형태의 화면을 조금 더 재미있고 감정적으로 연결되는 경험으로 바꾸는 작업을 맡게 되었습니다.

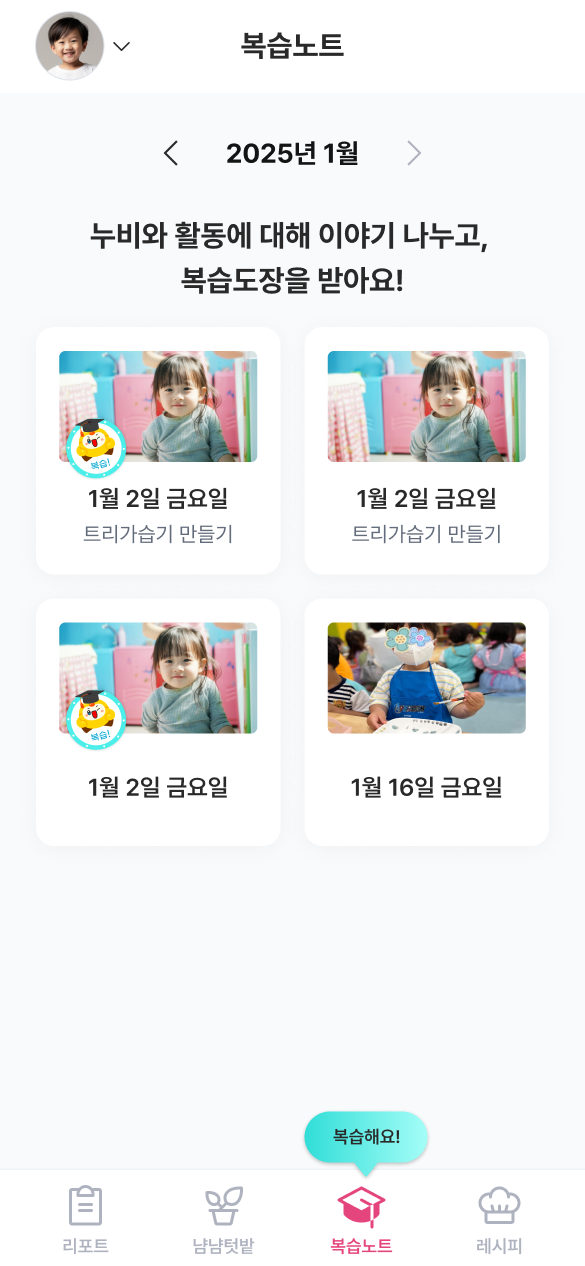

기존 POC는 "사진을 나열해서 보여주는 화면"에 가까웠습니다. 기능은 있었지만, 아이의 기록을 탐험하듯 따라가게 만드는 몰입감이나, 부모 입장에서 하나씩 발견하는 재미는 부족했습니다.

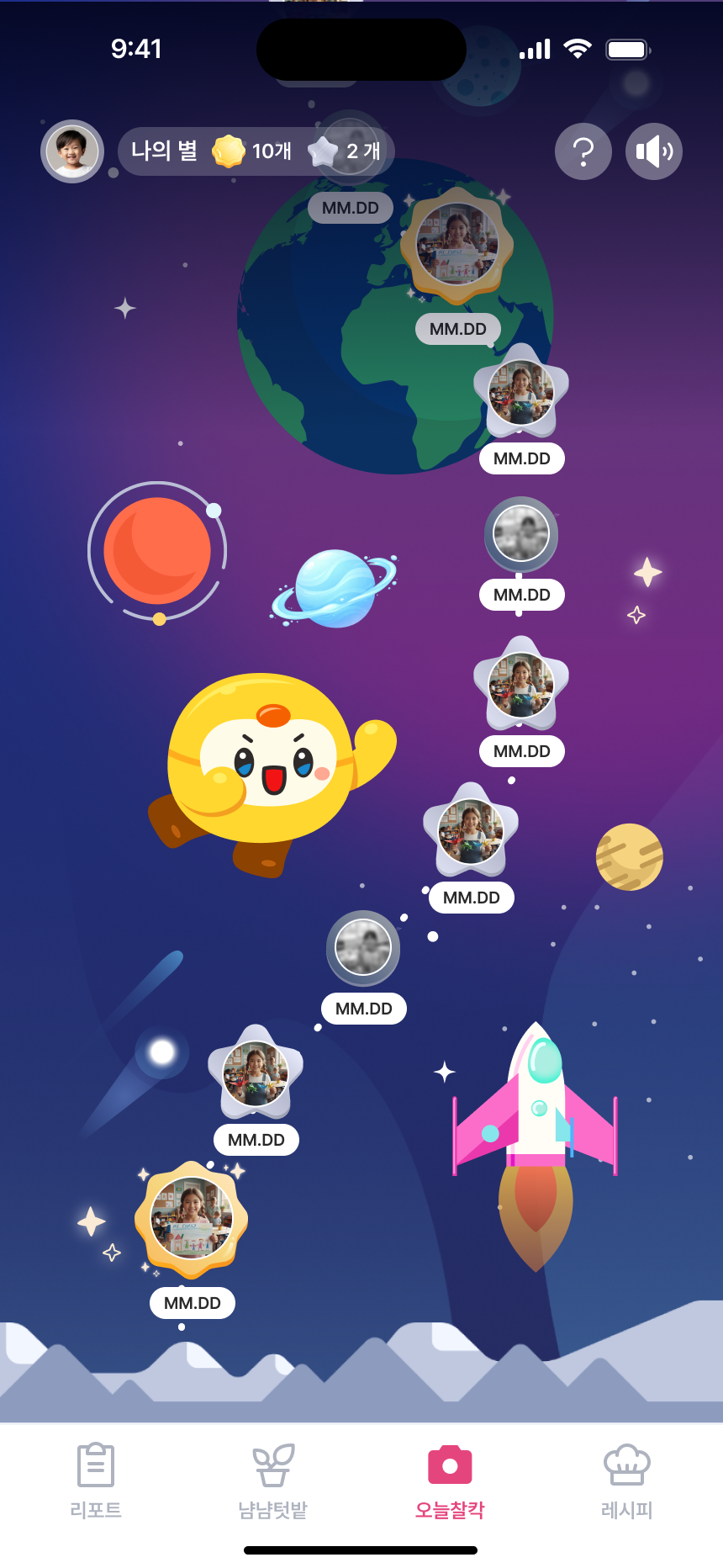

그래서 도입된 컨셉이 바로 별자리 지도 UI이었습니다.

문제는 여기서부터였습니다. 겉으로 보기엔 별처럼 점이 이어진 예쁜 경로지만, 실제 구현 단계에 들어가면 이건 단순한 데코레이션이 아니라 다음 조건을 모두 만족해야 하는 시스템이었습니다.

• 별자리 노드 개수가 바뀌어도 대응 가능해야 함
• 경로 모양이 바뀌어도 유지보수가 가능해야 함
• 모바일 WebView에서도 버벅이지 않아야 함
• 디자인 QA에서 미세 조정을 요청해도 빠르게 반영 가능해야 함

처음엔 그냥 하드코딩으로 정적인 좌표를 박아 넣으면 되는 문제처럼 보였지만, 추후 확장성을 고려했을때는 해당 방법이 적절하지 않다고 생각했습니다.

이번 글에서는 그 과정에서 왜 단순 하드코딩을 버리고, 삼각함수 기반의 좌표 계산 + Render Props 패턴으로 문제를 풀었는지 정리해보겠습니다.

예쁜 시안, 끔찍한 유지보수

디자인 시안을 기준으로 보면 별자리 노드는 세로 방향으로 길게 이어지고, 중간중간 좌우로 꺾이며, 특정 간격마다 큰 마커(별)가 들어가고 그 외에는 작은 점선처럼 이어지는 구조였습니다.

이걸 가장 단순히 구현하는 첫 번째 접근방법은 해당 경로가 포함된 이미지를 배경으로 깔고, 상호작용이 필요한 각 별의 x, y 좌표를 추출하여 하드코딩하는 방식입니다.

const nodes = [
  { x: -102, y: 0 },
  { x: -102, y: 20 },
  { x: -102, y: 40 },
  { x: -86, y: 60 },
  ...
];

<Layer backgroundImage="/우주배경이미지.webp">
  {nodes.map((node, index) => (
    <StarNode key={index} x={node.x} y={node.y} />
  ))}
</Layer>

가장 단순한 구현방법이지만, 다음과 같은 문제점들이 예상되었습니다

1️⃣ 노드 개수나 경로가 바뀌는 순간, 전체 좌표를 다시 설정해야한다

오늘은 20개 노드지만 기록이 추가되며 추후 40개가 될 수 있고, 경로의 각도나 밀도를 바꿔야 할 수도 있습니다.
하드코딩 방식은 일부만 수정해도 전체 균형이 깨질 수 있고, 하나하나의 좌표를 찾아서 수정하는 것은 비효율적입니다.
Figma MCP 를 사용하더라도 여전히 안맞는 픽셀이 있는경우 하나하나 검토하는건 개발자의 몫이었습니다

2️⃣ 디자인 QA 대응의 비효율성

"여기 조금만 더 오른쪽으로", "이 구간은 간격이 너무 촘촘함"과 같은 픽셀 단위의 요청이 들어올 때마다 수동으로 좌표를 찾고 수정하는 과정은 비효율적입니다.

3️⃣ SVG Path의 실용성 한계

SVG Path는 곡선 표현력은 좋지만, 모바일 WebView 환경에서 경로가 길고 노드가 많아질 경우 래스터화 비용과 렌더링 안정성 측면에서 부담이 될 가능성이 있었습니다.
무엇보다 특정 노드를 개별 UI 컴포넌트로 제어하기에는 유연성이 떨어졌습니다.

선택지 검토

구현 방향은 크게 세 가지로 압축되었습니다.

구분	장점	단점
A. 수동 하드코딩	시안과 100% 동일하게 구현 가능	유지보수 비용 급증, QA 대응 취약
B. SVG Path 기반	정교한 곡선 표현	WebView 성능 우려 개별 노드 제어 어려움
C. 삼각함수 기반 좌표 계산	파라미터 기반 자동 생성, 운영 최적화	초기 로직 설계 필요

최종적으로 디자인 100% 복제보다 운영 가능한 시스템이 더 중요하다고 판단하여 C안을 선택했습니다.

좌표를 저장하지 말고, 규칙으로 만들자

"노드 하나하나의 좌표를 직접 갖고 있지 말고, 시작점 + 간격 + 각도 + 방향 패턴만으로 좌표를 생성하자."

이 구조가 되면 경로는 더 이상 픽셀 덩어리가 아니라, 파라미터 기반 생성 결과물이 됩니다.

• nodeGap: 노드 사이의 거리 (빗변)
• angle: 경로가 꺾이는 기준 각도
• offsetArray: 좌/우/직진 여부를 결정하는 패턴 배열
• offsetStartX: 시작점 가로 위치

구현 1: 삼각함수로 노드 간 수평/수직 이동 거리 계산

처음에는 단순히 세로 간격을 고정하고 가로 이동량만 계산했으나, 대각선 경로에서도 일정한 시각적 밀도를 유지하기 위해 빗변(nodeGap)을 기준으로 잡았습니다.

내려갈 때 좌우로 얼마나 이동할지(dx)와 아래로 얼마나 내려갈지(dy)를 각도와 빗변 기반으로 계산했습니다.

const deg = angle * (Math.PI / 180);
const dx = nodeGap * Math.cos(deg);
const dy = nodeGap * Math.sin(deg);

이렇게 구한 dx, dy를 패턴 배열에 적용하여 각 노드의 위치를 자동 생성하도록 했습니다.

export function createStarNodes({
    totalNodes,
    nodeGap,
    angle,
    offsetArray,
    offsetStartX,
}: CreatStarNodesArgs) {
    const nodes = new Array<NodePosition>();
    const deg = angle * (Math.PI / 180);
    const dx = nodeGap * Math.cos(deg);
    const dy = nodeGap * Math.sin(deg);

    let x = offsetStartX;
    let y = 0;

    for (let n = 0; n < totalNodes; n++) {
        nodes.push({ x, y });

        const dir = offsetArray[n % offsetArray.length];

        if (dir === 0) {
            // 직진할 때는 nodeGap만큼 수직으로만 이동
            y += nodeGap;
        } else {
            // 꺾일 때는 계산된 dx, dy만큼 이동
            x += dir * dx;
            y += dy;
        }
    }

    return nodes;
}

offsetArray의 값이 0이면 직진, 1이면 우측, -1이면 좌측으로 흐름을 정의하되, 꺾이는 구간에서도 노드 사이의 거리(nodeGap)가 일정하게 유지되도록 설계했습니다.

구현 2: Render Props로 "좌표 생성"과 "UI"를 분리

좌표 로직과 UI를 섞지 않기 위해 StarMapLayer는 좌표 계산과 배치만 책임지고, 각 노드에 무엇을 낼지는 외부에서 주입받는 Render Props 패턴을 적용했습니다.

// 0 : 직진, 1 : 우측, -1 : 좌측
const offsetArray = [
    Array(9).fill(0),
    Array(12).fill(1),
    Array(27).fill(0),
    Array(10).fill(-1),
    Array(9).fill(0),
    Array(8).fill(1),
    Array(11).fill(0),
    Array(12).fill(-1),
].flat();

<StarMapLayer
    totalNodes={offsetArray.length}
    nodeGap={20}
    angle={52}
    offsetArray={offsetArray}
    offsetStartX={-100}
    render={(node, index) => {
        // 5번째 노드만 별자리 마커로 표시
        if (index % 5 === 0) return <StarMapMarker node={node} index={index} />;
        return <DotMarker node={node} />;
    }}
/>;

덕분에 특정 인덱스만 잠금 상태로 표시하거나, 보상 강조 UI를 입히는 등의 확장이 자유로워졌습니다.

구현 3: 픽셀 맞추기 지옥에서 벗어나기 위한 "개발자 도구"

수학적으로 위치를 계산하게 만들었지만, 여전히 고민은 남았습니다.
angle, gap, offsetArray 같은 값들을 바꿀 때마다 코드를 수정하고 HMR을 기다리며 픽셀을 맞추는 건 여전히 비효율적이었습니다

"그냥 화면에서 직접 슬라이더로 조절하면서 최적의 값을 찾고, 그 코드만 복사해서 붙여넣으면 안 될까?"

이런 고민 끝에 별자리 에디터(StarMap DevTools)를 추가했습니다.
슬라이더를 통해 실시간으로 경로를 비틀어보며 최적의 디자인을 찾고, 코드 복사하기 버튼으로 즉시 현재 설정값을 복사할 수 있는 도구입니다.

이 개발자 도구 덕분에 며칠이 걸릴 수도 있었던 디자인 미세 조정 작업을 단 몇분만에 끝낼 수 있었습니다.

느낀 점

이거 좌표 하나하나를 나보고 찍으라고?

처음 시안을 받았을 때 가장 먼저 든 생각은 '노드 좌표를 언제 다 따고 있지?'였습니다. 하지만 단순히 귀찮음의 문제가 아니었습니다.
운영 환경에서 노드가 추가되거나 경로를 살짝만 비틀어달라는 요청이 오면, 그때마다 피그마에서 좌표를 다시 추출하고 코드를 수정하는 '노가다'가 반복될 게 뻔햇기 때문입니다.

디자인 재현도와 제어 가능성의 균형

개발자로서 시안을 100% 똑같이 재현하고 싶은 욕심은 늘 있습니다. 하지만 실제 서비스 관점에서는 경로를 수식으로 완벽하게 그리는 것보다, 개발자가 숫자로 제어할 수 있고 운영팀의 요구에 즉각 대응할 수 있는 구조를 만드는 게 훨씬 가치 있다는 걸 배웠습니다.
angle, gap 같은 변수 몇 개로 전체 흐름을 바꿀 수 있게 되었습니다
